板式熱交換器主要有板片，密封墊，夾緊板等零配件所組成的，板片做為板式熱交換器的主要組成，其材料選擇很大程度上決定了熱力設備的抗腐蝕和工作效能，因而大家在選擇板式換熱器板片過程中對其剛度要有一個準確地了解。

板式換熱器板片的剛度是指板片在按照規定安裝之后，在固定夾緊板和互動夾緊板的夾緊作用下，用于抵抗兩邊不同的壓力介質作用而變形的能力。

板式熱交換器在常規的工作環境下，板片除了要充足的強度之外，還要?jiǎng)偠葋?lái)控制板片的慢慢變形，讓換熱介質可以在板片通道內液層勻稱運轉，來確保換熱效率。按照熱脹冷縮的基本原理，板片的膨脹或收縮關鍵起因于板式熱交換器內的溫度增高或減少，但板片的膨脹或收縮也受到了來自于固定夾緊板和活動夾緊板的雙重限制。

當板式熱交換器熱脹冷縮不可以自由地進行，也會產生應力，這就需要導熱板片應當有足夠剛度和耐壓性能力。因而板式換熱器板片的剛度不僅取決于支撐點位置的密度和精度，并且也取決于板片的厚度，長度，寬度等其它多種因素。

資深的熱力設備生產廠家經過多年板型開發與研究發現，板片的長寬比是決定板片剛度的關鍵因素之一，板式換熱器板片針對不同的工況選擇不同的長寬比，因而板片的抗壓性也不盡相同，剛度也有所不同。

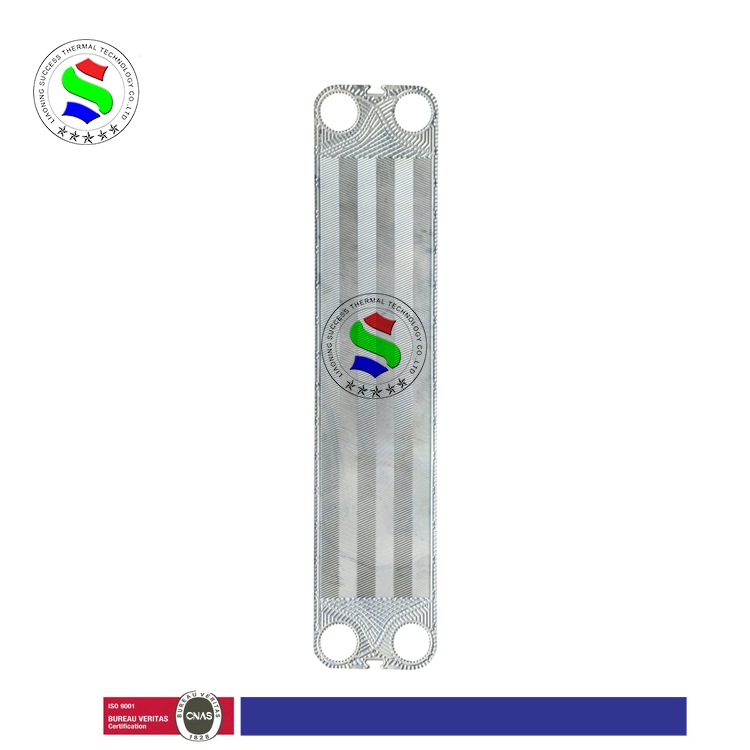

資深的板式換熱器板片優先使用的是窄長型的設計式樣，這是由于窄長型板片可以有效的減少流體的邊流問題，進而在通道內盡可能地勻稱流通，從而增強換熱效果。為提升板片的橫向剛度提供非常有幫助的條件。

板式換熱器板片的縱向剛度則是靠夾緊螺栓和固定夾緊板以及活動夾緊板來確保的，而計算板片的橫向剛度時，不僅要考慮兩板夾緊后的受力變形，還要考慮液體壓力和密封墊圈的拉力，以及板片支撐點的變形、錯位等眾多因素。當板片的橫向剛度克服不了以上的變形時，就很有可能會在密封墊圈與板片之間發生滲漏問題。事實證明板片的長寬比在1:25、1:3左右時,板式熱交換器的整機承受壓力可達２.５ＭＰa，而低于此值的板型，其整機承受壓力在１.０-１.６ＭＰ之間。

板式換熱器板片的剛度的問題，不但是對板片材料選擇的影響因素至關重要，并且對于他的結構設計因素一樣至關重要，以便熱力設備后期應用效果，在選擇板式換熱器板片時，要多個方面參考，綜合特定的工況選擇正確的板片。
