板式熱交換器板片設計的四大特性

瑟克賽斯

板式換熱器是制冷主機上面的關鍵部件，是由一套波紋金屬板組成，板上有四個角孔，供導熱的這兩種液體經過，引導液體交替地流經不同通道，完成熱交換，它們排列緊密、高精度，體型小，換熱效率高，不占地方，應用環境要求比較高，適合于小型的制冷機組上用，廣泛運用與冶金、石油、化工、食品、制藥、船舶、紡織、造紙等領域，是加熱、冷卻、熱回收、快速滅菌優良的機器設備。

分流區設計：即便最寬的板片，也可以使液體充足均勻的分布于板片的每個角落，使分流區壓力損失最小.板片全部的換熱面積都參與高效換熱，板片的所有物理面積都轉化成高效的換熱面積，無換熱死區，不存在流通盲區，不很容易發生結垢，不易出現結垢引起的氯離子腐蝕，能夠充分運用可接受的壓力降，提升對流換熱部分流速，提升整體換熱效率。

單邊流設計：整臺板式換熱器僅用一種板片，更易配管，更安裝簡單和設備維修保養，減少板片和橡膠墊的備品種類和數量。

有H和L這兩種波紋角度：經過換熱器板片合理配置，大程度提升導熱系數，減少機器設備成本。

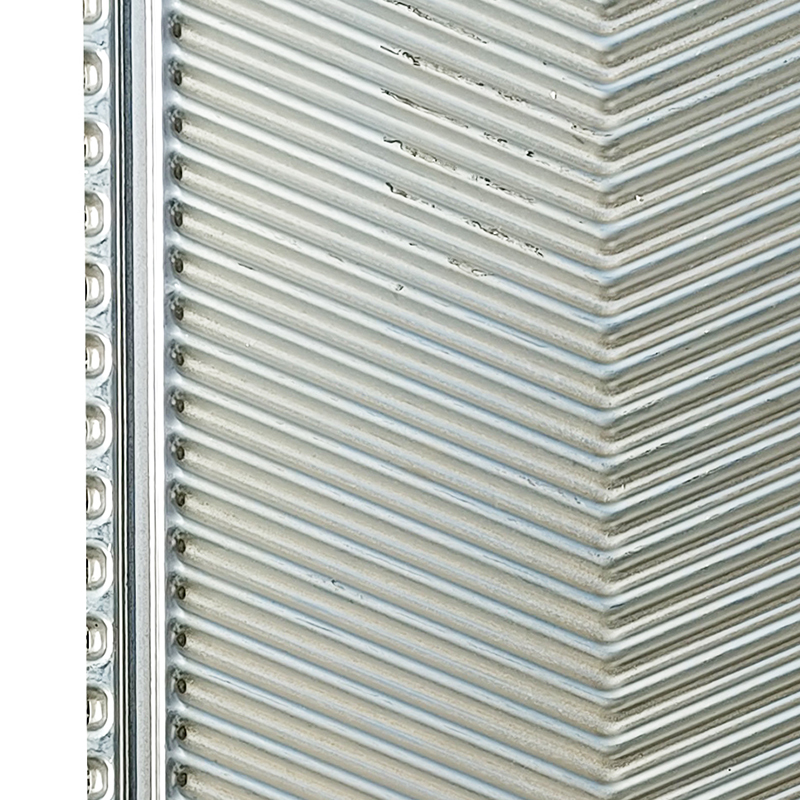

一次沖壓成型：在同一個板片上，板片波紋深度一致，以保證板間每個接觸點完好銜接，板片上無過多沖壓區.不會產潛在性開裂，板片上金屬紋路高度同一，板片最薄可達0.3mm，如此可使板片承壓能力提高，防止熱應力疲勞，防止震蕩和高頻率顫抖導致的機器疲勞腐蝕，板片機械性能更佳，防止了潛在性開裂所造成的泄露，接觸點劃分勻稱，介質流過板片時，湍流加強，大程度提升換熱效率，減少機器設備重量，在確保耐壓前提下，得到更高導熱系數。
