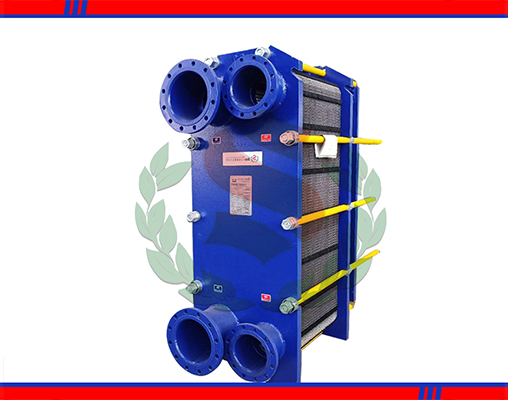

在帶墊片的板式換熱器中，板裝有彈性墊片，該墊片密封通道并將流體引導到交替的通道中。板組組裝在框架板和壓力板之間，并通過擰緊安裝在這些板之間的螺栓進行壓縮。通道板和壓力板從上承載桿懸掛下來，并由下導向桿定位，兩者均固定在支撐柱上。墊片式板式換熱器的物理設計使其易于清洗，并通過添加或拆卸板來改變?nèi)萘俊?/span>

當流體通過熱交換器時，熱量從熱介質傳遞到冷介質。逆流實現很大的熱回收可能性，并且可以實現非常接近的溫度。溫度交叉也是可能的，這意味著熱出口可以達到比冷出口更低的溫度。這只能通過管狀熱交換器有限地實現，從而使板框式熱交換器的熱效率更高。通過單擊此處，您可以了解有關GPHE相對于管殼式熱交換器的優勢的更多信息。

流體通過傳熱板的接口和孔進入。位于板之間的特殊設計的密封墊圈引導流體，以使熱流體和冷流體在交替的通道中逆流通過。當流體進入板之間時，它越過分配區域。阿法拉伐提供兩種類型的配送區域：我們的zhuanliCurveFlowTM和巧克力圖案。分布面積是板式熱交換器的重要特征之一。其主要目的是確保流體在整個板上的均勻流動，同時極大程度地提高熱傳遞效率，并極大程度地減少分布不均和結垢。在動畫中，您可以看到分布區域有助于流體快速填充板的整個橫截面。

對于非常熱敏感的介質，在密封的板框式換熱器中使用并流。這種設計的好處在于，冷的流體在進入熱交換器時會遇到熱的流體，從而將敏感介質的過熱或凍結風險降到低。在動畫中，您可以想象到熱流體反向流動，因此兩種流體都從底部連接處進入。
