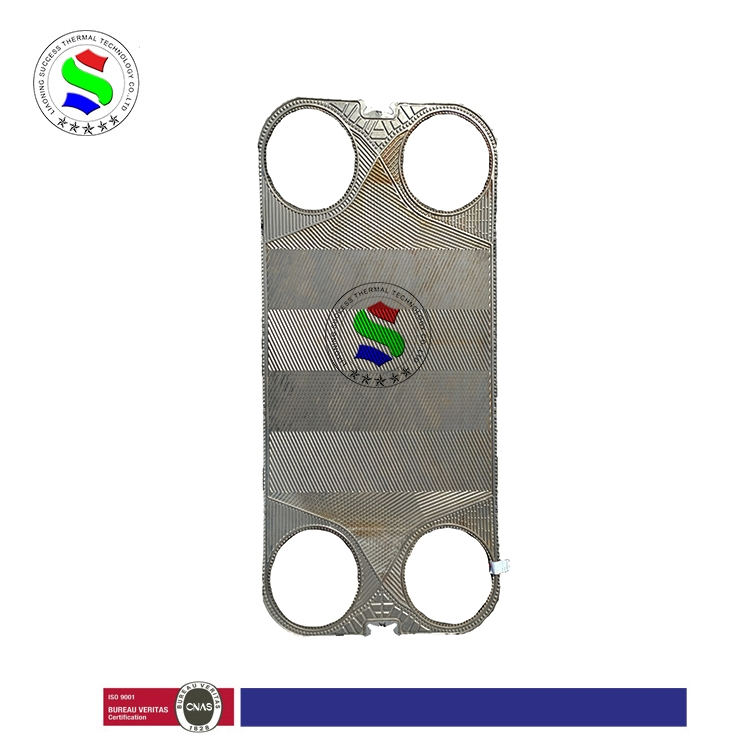

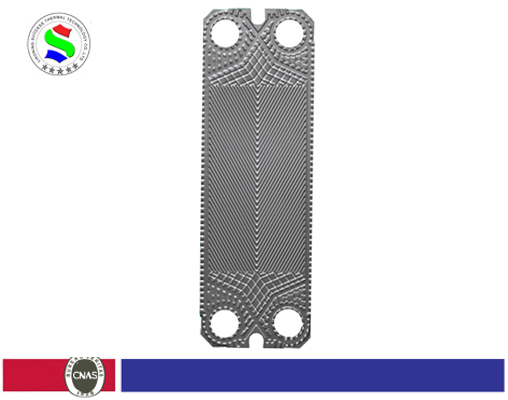

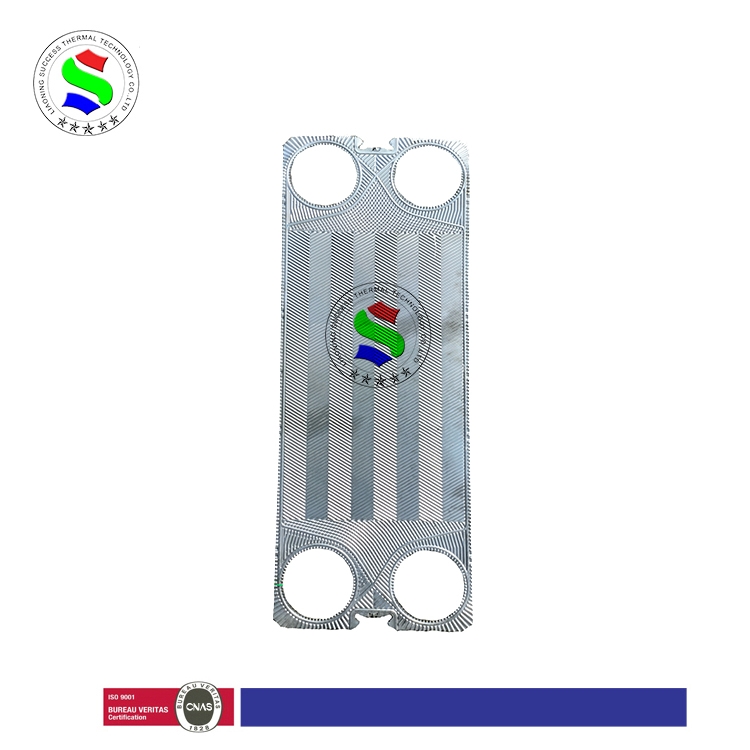

板式換熱器是一種由波紋金屬板組成的結構緊湊換熱設備，不同流體分別流經波紋金屬板兩邊進行熱量交換，換熱器板片間裝有密封墊片將流道分隔密封。其換熱作用一般由流體的活動辦法、速度、溫差、板型等多種要素決定。板式換熱器是制冷主機上的重要配件，它是由一組波紋金屬板組合而成，板上有四個角孔，進行熱交換，它們擺放緊密、精度高，體積小，換熱效率高，節約空間，運用環境要求較高，適合在小型制冷機組上運用。

板式換熱器密封墊片是板式換熱器的一個要害的部件。板式換熱器的工作溫度實質上就是墊片能承受的溫度，板式換熱器的工作壓力也受墊片制約。據分析，密封周邊的長度是換熱面積的6~8倍，(例如：某一單板換熱器的面積為0.5平方米的板片，密封墊片打開長度約為4米)。板片很薄、剛性差，只能采用彈性材料制作密封墊片，而它們能承受的溫度都不高。墊片應有得證密封的壓縮量，壓縮量應保證槽不變形。

1、非張貼式密封墊片，相比傳統的張貼式墊片工藝冗雜、費時費料、裝拆不方便，甚至可能因粘接劑、清洗劑中的有害成分影響人體健康和導致板片墊片槽腐蝕開裂。因而，非張貼密封墊片的使用越來越廣，某些場合也可采用部分張貼辦法。一般，裝(換)一條墊片僅需幾分種，時間和勞動量分別比張貼式墊片節約80%～95%和70%，尤其便于現場替換，使修理費用及罷工損失大大削減。 非張貼墊片和板片相應部位均具有特制的結構形狀，兩者用機械辦法連接，品種較多，大致可分為"嵌入式"和"夾卡式"兩類，適用的溫度達165 ℃，壓力2.5 MPa。ALFA LAVAL（阿法拉伐）、APV（安培威）、GEA（基伊埃）、SONDEX（桑德斯）美國ITT和HISAKA 等公司均各有zhuanli產品。

2、牢靠的板片定位體系

為使板片和墊片密封部位定位精準且牢靠，避免上下或左右滑移，延長墊片壽數，ALFA-LAVAL、APV及GEA、AMBOTE公司等均采用了不同的板片定位結構。
